Podłączenie rezonatora kwarcowego to kluczowy krok w projektowaniu układów elektronicznych, szczególnie tych opartych na mikrokontrolerach. Rezonator kwarcowy odpowiada za generowanie stabilnego sygnału zegara, który jest niezbędny do prawidłowego działania urządzenia. Jednak niewłaściwe podłączenie może prowadzić do błędów w działaniu układu, dlatego warto poznać podstawowe zasady.
W tym artykule dowiesz się, jak prawidłowo podłączyć rezonator kwarcowy, unikając typowych błędów. Omówimy najczęściej stosowany układ Pierce'a, wyjaśnimy rolę kondensatorów oraz podpowiemy, jak dobrać odpowiednie wartości komponentów. Dzięki tym wskazówkom unikniesz problemów i zapewnisz stabilną pracę swojego układu.
Kluczowe wnioski:- Rezonator kwarcowy jest niezbędny do generowania stabilnego sygnału zegara w układach z mikrokontrolerami.
- Układ Pierce'a to najczęściej stosowana konfiguracja do podłączenia rezonatora.
- Kondensatory o wartości 33pF są standardowo używane do stabilizacji pracy rezonatora.
- Niewłaściwe podłączenie może prowadzić do błędów w działaniu układu, takich jak niestabilny sygnał zegara.
- Dobór odpowiednich komponentów i prawidłowe podłączenie gwarantują stabilną pracę układu.

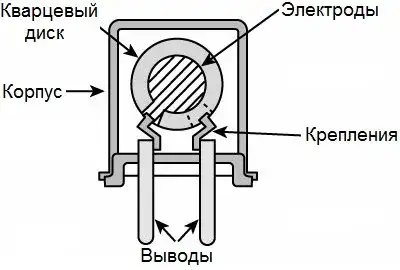

Czym jest rezonator kwarcowy i jak działa?
Rezonator kwarcowy to niewielki, ale niezwykle ważny element w elektronice. Jego głównym zadaniem jest generowanie stabilnego sygnału zegara, który synchronizuje pracę układów elektronicznych. Dzięki precyzyjnym właściwościom kwarcu, rezonator zapewnia wysoką dokładność częstotliwości.
W układach elektronicznych, takich jak mikrokontrolery, rezonator kwarcowy pełni rolę "zegara". Bez niego urządzenie nie mogłoby prawidłowo wykonywać instrukcji. Jego działanie opiera się na zjawisku piezoelektryczności, które pozwala na precyzyjne drgania kryształu kwarcu pod wpływem napięcia elektrycznego.
Podstawowe zasady podłączania rezonatora kwarcowego
Podłączenie rezonatora kwarcowego wymaga znajomości kilku kluczowych zasad. Przede wszystkim, rezonator musi być połączony z odpowiednimi pinami mikrokontrolera, zazwyczaj oznaczonymi jako XTAL1 i XTAL2. Dodatkowo, konieczne jest zastosowanie kondensatorów, które stabilizują pracę układu.
Najczęściej stosowaną konfiguracją jest układ z dwoma kondensatorami, po jednym na każdym wyprowadzeniu rezonatora. Ich wartość zależy od częstotliwości rezonatora, ale standardowo używa się kondensatorów 33pF. Prawidłowe podłączenie gwarantuje stabilny sygnał zegara, co jest kluczowe dla działania układu.

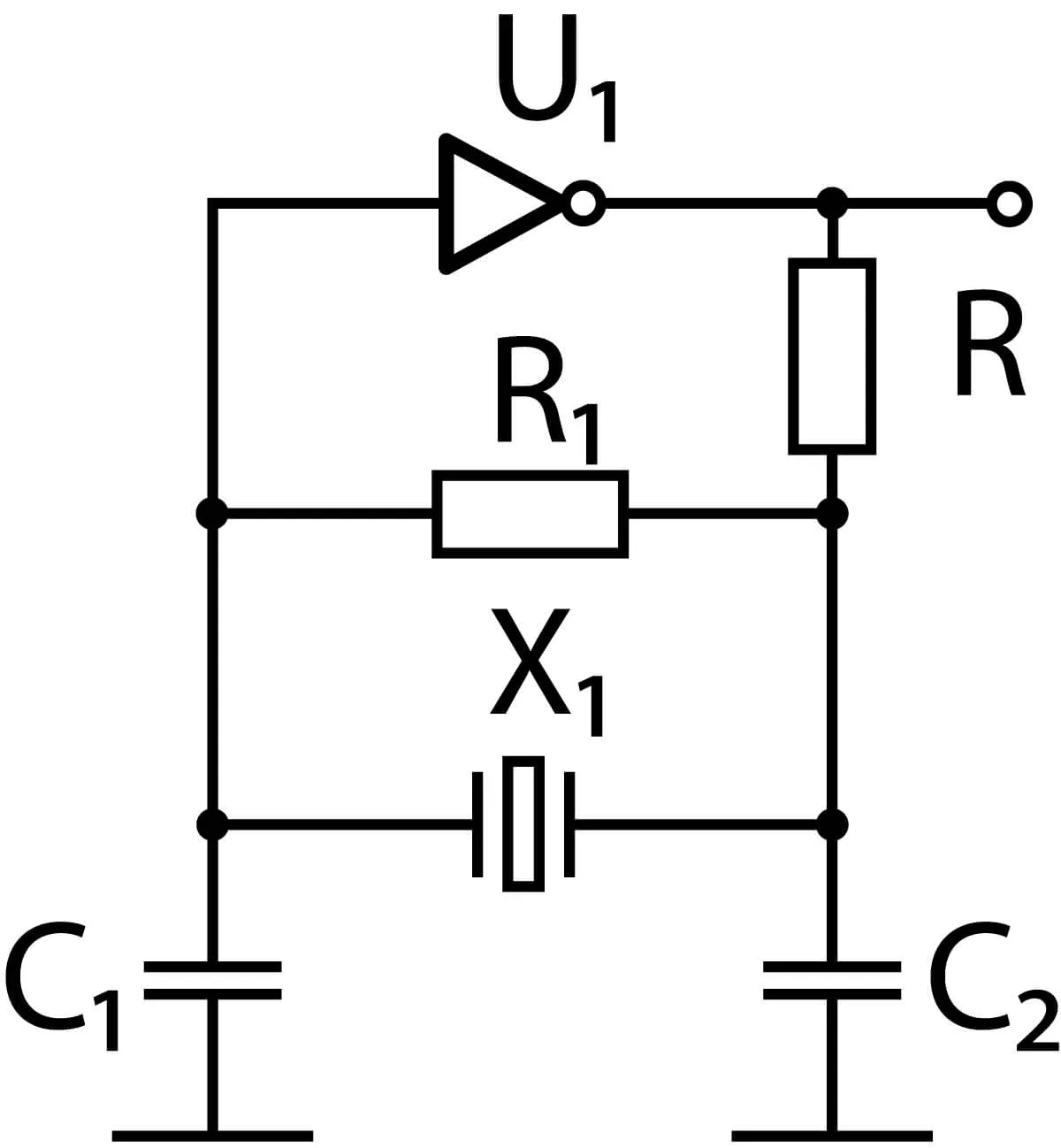

Układ Pierce'a – najczęstsze rozwiązanie dla mikrokontrolerów
Układ Pierce'a to najpopularniejszy sposób podłączenia rezonatora kwarcowego do mikrokontrolera. Składa się z rezonatora, dwóch kondensatorów oraz wewnętrznego wzmacniacza w mikrokontrolerze. Taka konfiguracja zapewnia stabilne drgania i minimalizuje straty energii.
Zalety układu Pierce'a to prostota i niezawodność. Dzięki niemu mikrokontroler może precyzyjnie generować sygnał zegara, co jest niezbędne do synchronizacji operacji. To rozwiązanie jest powszechnie stosowane w urządzeniach takich jak komputery, telefony czy systemy IoT.
| Układ | Zastosowanie | Zalety |
| Pierce'a | td>MikrokontroleryProstota, stabilność | |
| Colpittsa | Układy RF | Wysoka częstotliwość |
| Hartleya | Generatory sygnałów | Elastyczność |
Czytaj więcej: Jakie są akcje i plany Rockstar Games na przyszłość?
Jak podłączyć rezonator kwarcowy krok po kroku
Podłączenie rezonatora kwarcowego do mikrokontrolera nie jest skomplikowane, ale wymaga precyzji. Zacznij od zidentyfikowania pinów XTAL1 i XTAL2 na mikrokontrolerze – to właśnie do nich podłączysz rezonator. Następnie przygotuj dwa kondensatory o wartości 33pF, które będą stabilizować pracę układu.
Podłącz jedno wyprowadzenie rezonatora do pinu XTAL1, a drugie do XTAL2. Następnie dodaj kondensatory między każdym wyprowadzeniem rezonatora a masą. Pamiętaj, że kondensatory muszą być jak najbliżej rezonatora, aby zminimalizować zakłócenia. Po podłączeniu sprawdź, czy układ działa stabilnie.
Wybór kondensatorów ma kluczowe znaczenie. Standardowo stosuje się 33pF, ale warto sprawdzić dokumentację techniczną rezonatora. Nieprawidłowy dobór może prowadzić do niestabilnej pracy układu. Jeśli masz wątpliwości, skonsultuj się z producentem lub użyj gotowych schematów aplikacyjnych.
Typowe błędy przy podłączaniu rezonatora i jak ich uniknąć
Jednym z najczęstszych błędów jest niewłaściwe podłączenie kondensatorów. Jeśli są one zbyt daleko od rezonatora, mogą powodować zakłócenia. Innym problemem jest użycie nieodpowiednich wartości kondensatorów, co prowadzi do niestabilnego sygnału zegara.
Aby uniknąć błędów, zawsze sprawdzaj dokumentację techniczną. Upewnij się, że rezonator jest podłączony do właściwych pinów, a kondensatory mają odpowiednie wartości. Jeśli układ nie działa, sprawdź połączenia lutownicze – źle wykonane lutowanie to kolejna częsta przyczyna problemów.
- Niewłaściwe podłączenie kondensatorów
- Użycie nieodpowiednich wartości kondensatorów
- Błędy w lutowaniu połączeń
- Podłączenie rezonatora do złych pinów
- Ignorowanie zakłóceń elektromagnetycznych
Praktyczne zastosowania rezonatorów kwarcowych w elektronice
Rezonatory kwarcowe są niezbędne w mikrokontrolerach, gdzie pełnią rolę zegara systemowego. Bez nich urządzenia takie jak Arduino czy Raspberry Pi nie mogłyby działać. Dzięki stabilnemu sygnałowi zegara, mikrokontrolery mogą precyzyjnie wykonywać instrukcje.
W urządzeniach komunikacyjnych, takich jak modemy czy routery, rezonatory kwarcowe synchronizują przesyłanie danych. Są również stosowane w zegarkach elektronicznych, gdzie precyzja czasu ma kluczowe znaczenie. Ich niezawodność sprawia, że są wykorzystywane w wielu dziedzinach elektroniki.
Dlaczego prawidłowe podłączenie rezonatora kwarcowego jest kluczowe?
W artykule podkreśliliśmy, że prawidłowe podłączenie rezonatora kwarcowego ma fundamentalne znaczenie dla stabilności układu elektronicznego. Omówiliśmy krok po kroku, jak podłączyć rezonator do mikrokontrolera, zwracając szczególną uwagę na rolę kondensatorów 33pF. Ich właściwe umiejscowienie i dobór wartości są kluczowe dla uniknięcia zakłóceń.
Wskazaliśmy również, że najczęstsze błędy, takie jak niewłaściwe lutowanie czy złe podłączenie kondensatorów, mogą prowadzić do niestabilnej pracy układu. Przykłady te pokazują, jak ważne jest dokładne przestrzeganie instrukcji i korzystanie z dokumentacji technicznej. Dzięki temu unikniemy kosztownych pomyłek.
Podsumowując, rezonator kwarcowy to element, którego prawidłowe podłączenie decyduje o działaniu całego układu. Jego zastosowanie w mikrokontrolerach i urządzeniach komunikacyjnych potwierdza, że precyzja i stabilność są niezbędne w nowoczesnej elektronice.
