Podłączenie rezystorów do kierunkowskazów LED to kluczowy krok, który zapewnia prawidłowe działanie oświetlenia w samochodzie. Bez odpowiedniego rezystora diody LED mogą migotać, nie działać w ogóle lub nawet ulec uszkodzeniu. Właściwe podłączenie nie tylko poprawia bezpieczeństwo, ale także przedłuża żywotność całego systemu.
W tym artykule dowiesz się, jak wybrać odpowiedni rezystor oraz krok po kroku podłączyć go do kierunkowskazów LED. Omówimy również najczęstsze błędy, które mogą wystąpić podczas instalacji, oraz sposoby ich uniknięcia. Dzięki temu unikniesz niepotrzebnych problemów i kosztownych napraw.
Kluczowe informacje:- Rezystor jest niezbędny do ograniczenia prądu w obwodzie kierunkowskazów LED.
- Wybór odpowiedniego rezystora zależy od napięcia i prądu w układzie.
- Podłączenie rezystora wymaga precyzyjnego połączenia plusów i minusów.
- Najczęstsze błędy to niewłaściwy dobór rezystora i nieprawidłowe podłączenie.
- Konsultacja z profesjonalistą może pomóc uniknąć błędów i uszkodzeń.
Dlaczego rezystor jest potrzebny do kierunkowskazów LED
Rezystor kierunkowskazów LED pełni kluczową rolę w prawidłowym działaniu oświetlenia. Bez niego diody LED mogą migotać lub ulec uszkodzeniu, ponieważ standardowe systemy elektryczne w samochodach są zaprojektowane dla żarówek o wyższym poborze prądu.
Rezystor ogranicza przepływ prądu, symulując obciążenie podobne do tradycyjnej żarówki. Dzięki temu system elektryczny samochodu nie wykazuje błędów, a kierunkowskazy działają płynnie i bezproblemowo. To proste rozwiązanie, które zapobiega kosztownym awariom.
Jak dobrać odpowiedni rezystor do kierunkowskazów LED
Dobór odpowiedniego rezystora zależy od napięcia i prądu w układzie. Najważniejsze jest obliczenie wartości rezystancji za pomocą prawa Ohma: R = (Uzasilania - Uled) / Iled. Wartość ta określa, jaki rezystor będzie pasował do Twojego systemu.
Poniżej znajdziesz tabelę z przykładowymi wartościami rezystorów dla różnych konfiguracji LED. Pamiętaj, że moc rezystora również ma znaczenie – powinna być dostosowana do prądu płynącego przez układ.
| Napięcie zasilania (V) | Prąd LED (mA) | Wartość rezystora (Ω) |
| 12 | 20 | 560 |
| 12 | 30 | 390 |
| 24 | 20 | 1200 |
Najczęstsze błędy przy doborze rezystorów i jak ich uniknąć
Jednym z najczęstszych błędów jest wybór rezystora o niewłaściwej wartości. Zbyt mała rezystancja może prowadzić do przegrzania diod, a zbyt duża – do ich niewystarczającego świecenia. Dlatego zawsze sprawdzaj parametry LED przed zakupem rezystora.
Innym problemem jest pominięcie mocy rezystora. Jeśli moc jest zbyt niska, rezystor może się przepalić. Aby uniknąć tego błędu, wybieraj rezystory o mocy co najmniej 2-3 razy większej niż wynika to z obliczeń.
Czytaj więcej: Jakie są akcje i plany Rockstar Games na przyszłość?
Krok po kroku: jak podłączyć rezystor do kierunkowskazów LED
Rezystor kierunkowskazów LED jak podłączyć to pytanie, które zadaje sobie wielu kierowców. Proces jest prosty, ale wymaga precyzji. Najpierw odłącz zasilanie, aby uniknąć zwarcia, a następnie znajdź przewody zasilające kierunkowskazy.

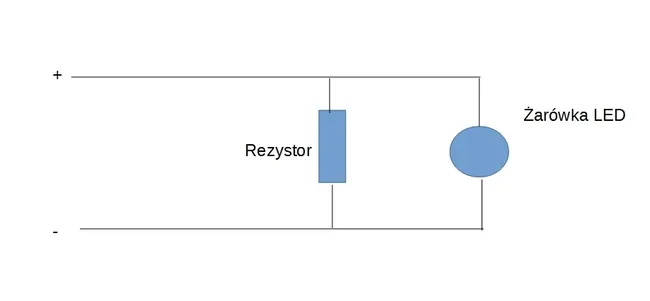

Podłącz rezystor równolegle do diod LED, łącząc plus rezystora z plusem diody, a minus z minusem. Upewnij się, że połączenia są solidne – najlepiej użyj lutowania lub zacisków. Po podłączeniu sprawdź, czy kierunkowskazy działają poprawnie, zanim zamontujesz wszystko na stałe.

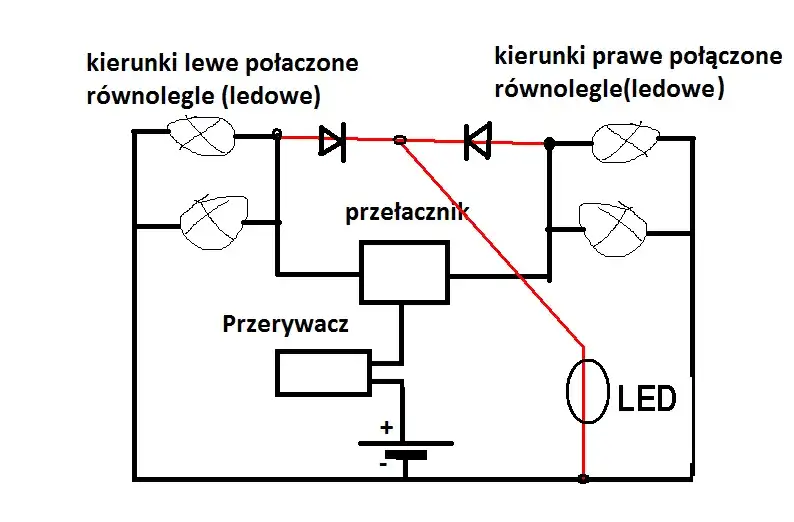

Jeśli nie masz pewności co do połączeń, skorzystaj z schematu elektrycznego dostarczonego przez producenta. To pomoże uniknąć błędów i zapewni bezpieczeństwo całego układu.
Narzędzia potrzebne do podłączenia rezystora
Do podłączenia rezystora potrzebujesz kilku podstawowych narzędzi. Bez nich praca może być trudna, a nawet niebezpieczna. Oto, co powinieneś przygotować:
- Lutownica i cynę do trwałego połączenia przewodów.
- Odkrywacz izolacji do przygotowania przewodów.
- Multimetr do pomiaru napięcia i rezystancji.
- Zaciski lub taśma izolacyjna do zabezpieczenia połączeń.
Najczęstsze problemy z podłączeniem rezystorów i ich rozwiązania
Jednym z częstych problemów jest migotanie kierunkowskazów LED. Zwykle wynika to z niewłaściwego doboru rezystora lub słabych połączeń. Sprawdź wartość rezystora i upewnij się, że połączenia są solidne.
Innym problemem może być przepalenie bezpiecznika. Dzieje się tak, gdy rezystor nie jest w stanie poradzić sobie z obciążeniem. W takim przypadku wymień rezystor na model o wyższej mocy i sprawdź, czy układ działa poprawnie.
Jeśli kierunkowskazy w ogóle nie działają, sprawdź, czy rezystor jest podłączony prawidłowo. Użyj multimetru, aby zmierzyć napięcie i upewnij się, że obwód jest zamknięty. Czasami wystarczy poprawić połączenia, aby rozwiązać problem.
Prawidłowe podłączenie rezystora gwarancją bezpieczeństwa LED
W artykule szczegółowo omówiliśmy, jak prawidłowo podłączyć rezystor do kierunkowskazów LED, aby uniknąć typowych problemów, takich jak migotanie czy przepalenie bezpiecznika. Kluczowe jest dobranie odpowiedniego rezystora oraz precyzyjne połączenie go z diodami LED, aby symulować obciążenie podobne do tradycyjnych żarówek.
Podkreśliliśmy również znaczenie używania odpowiednich narzędzi, takich jak lutownica, odkrywacz izolacji i multimetr, które ułatwiają pracę i zapewniają trwałość połączeń. Dzięki temu można uniknąć błędów, które mogą prowadzić do uszkodzenia układu elektrycznego.
Wskazaliśmy, że testowanie układu przed ostatecznym montażem jest niezbędne, aby wykryć ewentualne błędy. To proste działanie może zaoszczędzić czas i koszty związane z późniejszymi naprawami. Pamiętajmy, że konsultacja z profesjonalistą jest zawsze dobrym rozwiązaniem, jeśli mamy wątpliwości.
